Водогрейный пиролизный котел

с комбинированной выработкой тепла

  ВПК-200-К

Водогрейный двухконтурный пиролизный котел с комбинированной выработкой тепла ВПК-200-К предназначен для сжигания твердого топлива (уголь, топливные пеллеты, дрова, солома)  и нагрева сетевой воды, используемой для целей отопления и горячего водоснабжения.

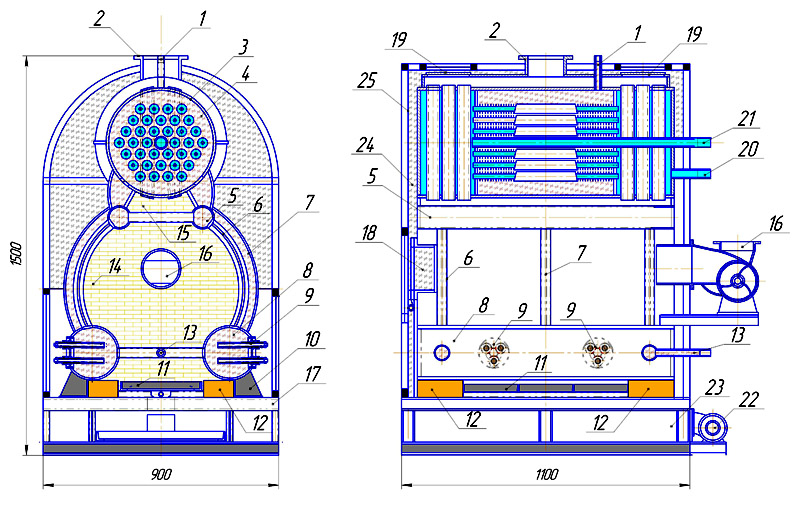

Принципиальное устройство

 1. Выход теплоносителя на предохранительные устройства. 2.Выход уходящих газов. 3.Теплообменник высокотемпературного теплоносителя с биметаллическими ребристыми трубами. 4.Высокотемпературный теплоноситель. 5.Промежуточный коллектор. 6.Промежуточный коллектор теплоносителя. 6. Боковой экран топочной камеры. 7. Сотовые панели высокотемпературного  теплоносителя.8.Кавитационная камера тепловыделяющих элементов. 9.Тепловыделяющие элементы. 10.Опорные стойки. 11.Поворотная колосниковая решетка. 12.Огнеупорная футеровка. 13.Заполнение и дренаж теплоносителя. 14.Камера пиролиза. 15.Камера дожига. 16. Питатель топлива.17.Опорная рама.18.Люк для ручной загрузки топлива. 19Люк для чистки газохода. 20.Выход горячей сетевой воды. 21.Вход обратной сетевой воды. 22.Вентилятор. 23.Подвод воздуха под колосники. 24.Тепловая изоляция. 25.Защитный кожух.

Водогрейный котел с комбинированной выработкой тепла ВПК-200-К оборудован экранированной топкой с камерой пиролиза загруженного топлива и дожига  полученных в процессе пиролиза газов.

            Продукты сгорания отдают тепло в радиационном и конвективном теплообменнике высокотемпературному теплоносителю, который нагревает сетевую воду в теплообменнике с биметаллическими ребристыми трубами.

            В комплект поставки входит счетчик дифференцированного учета электроэнергии ASE-5000 с программным обеспечением, обеспечивающий работу котла на электрических тепловыделяющих элементах в часы льготного тарифа и переход на сжигание твердого топлива   в дневное время в часы пиковых тарифов на электроэнергию.

            При работе котла на основном топливе (пеллеты или уголь  марки АС) топливо из бункера  в автоматическом режиме подается дозатором на питатель и поступает в топочную камеру. Камера пиролиза рассчитана на суточный расход топлива, необходимого для  сжигания.

            При ручной загрузке вспомогательного топлива (дрова, солома, опилки) топливо загружается  через передний люк топки. В топочной камере происходят процессы пиролиза  и дожига продуктов пиролиза с отдачей тепла  теплоносителю в боковых экранах, сотовых панелях и теплообменнике сетевой воды. Процессы пиролиза управляются  подачей воздуха под колосники и шибером на газоходе котла.

            Цикл нагрева сетевой воды происходит следующим образом.

В 23.00 вечера счетчик АSE-5000 включает электрические тепловыделяющие элементы и происходит нагрев теплоносителя и сетевой воды в  теплообменнике. При повышении температуры сетевой воды выше установленного значения отключается вентилятор и процесс пиролизного горения заканчивается. Из остатков топлива образуется так называемый «тепловой кокон», позволяющий возобновить горение при возобновлении подачи воздуха. В 7.00 утра счетчик отключает электрические тепловыделяющие элементы, включает вентилятор и процесс пиролизного горения возобновляется.

Краткая техническая характеристика  ВПК-200-К
