Котел для получения горячего воздуха КПВГ-250
Прямоточный котел с
высокотемпературным теплоносителем КПВТ-250 предназначен для сжигания природного газа и получения горячего воздуха с расходом до

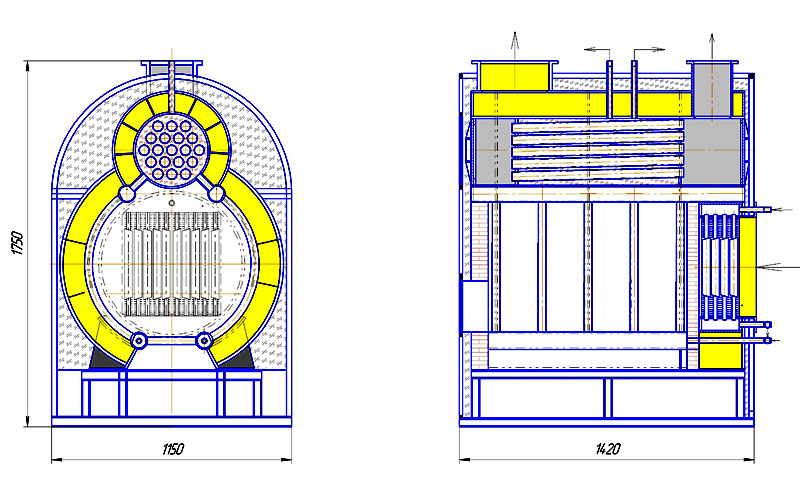

1.Выход высокотемпературного теплоносителя в систему циркуляции. 2.Выход уходящих газов. 3.Конвективный теплообменник нагрева воздуха. 4.Теплообменник нагрева теплоносителя. 5.Промежуточный коллектор. 6.Боковые экраны топочной камеры. 7.Сотовые панели боковых экранов. 8.Промежуточный коллектор. 9.Трубы низа топки. 10.Вход теплоносителя системы циркуляции. 11.Коллектор низа топочной камеры. 12.Калорифер нагрева воздуха. 13.Опорная рама. 14.Газовая горелка.15.Подвод воздуха к газовой горелке. 16.Опорная стойка. 17. Люк для осмотра теплообменника. 18.Выход горячего воздуха. 19. Выход теплоносителя на защитные устройства. 20.Тепловая изоляция. 21.Защитный кожух.
Газовая горелка, оборудованная блоком автоматики и защиты, смешивает топливо с подогретым воздухом и подает топливо в топочную камеру.
В топочной камере топливо воспламеняется, полученные топочные газы отдают тепло радиационному и конвективному теплообменнику, нагревает высокотемпературный теплоноситель и отводятся к дымососу.
Холодный воздух, подаваемый вентилятором, нагревается высокотемпературным теплоносителем в калорифере, нагревается от обмуровки задней панели топочной камеры, нагревается в сотовых панелях боковых экранов, поступает в сборную камеру, нагревается теплоотдачей барабана и камеры уходящих газов и поступает на производство.
Высокотемпературный теплоноситель из барабана котла циркуляционным насосом подается в калорифер, поступает в нижние коллектора , нагревается в трубах боковых экранов, нагревается уходящими газами в конвективном теплообменнике барабана котла и возвращается в систему циркуляции.
По согласованию с Заказчиком в комплект поставки включается бойлер для получения горячей воды с температурой 600С.
Котел оборудован предохранительными устройствами и блоком автоматики и защиты, позволяющим эксплуатировать котел без постоянного обслуживающего персонала.
|
1 |
Номинальная тепловая мощность, квт |
250 |
|
2 |
Номинальная тепловая производительность, кал/час |
197800 |
|
3 |
КПД котла, % |
92 |
|
5 |
Рабочее давление теплоносителя, ати |
8 |
|
6 |
Температура теплоносителя, 0С |
160 |
|
7 |
Максимальный расход горячего воздуха, м3/час |
8000 |
|
8 |
Объем отапливаемых помещений, м3 |
10000 |
|
9 |
Температура горячего воздуха, градусов |
60-100 |
|
10 |
Давление холодного воздуха, Па. |
1400 |
|
11 |
Вид топлива |
Газ |
|
12 |
Расход газа для нагрева воздуха при средней температуре отопительного периода, нм3/час |
10,6 |
|
|
Стоимость с НДС, гривен |
108100 |
Комплект поставки
|
1. |
Котел в сборе с тепловой изоляцией, защитным кожухом и калорифером. |
1 шт. |
|
2. |
Газовая горелка в комплекте с блоком автоматики и защиты. |
1 шт |
|
2 |
Электроконтактные манометры ЭКМ |
2 шт. |
|
3 |
Предохранительный клапан. |
1 шт. |
|
4 |
Насос рециркуляции |
1 шт. |
|
5 |
Блок управления и сигнализации. |
1 шт. |
|
6 |
Паспорт и инструкция по эксплуатации |
1 шт |
