Водогрейный котел
с топочной камерой на природном газе ВКГ-2-200
Водогрейный котел
с топочной камерой на природном газе типа ВКГ-2-200
тепловой мощностью 200 квт. предназначен для покрытия тепловых нагрузок
отопления и горячего водоснабжения промышленных предприятий с объемом
отапливаемых помещений до
Принципиальное устройство

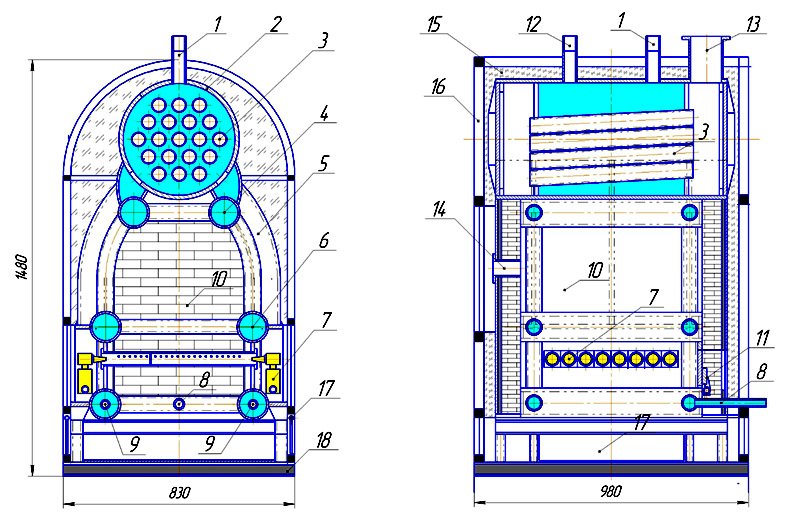

1. Выход горячей сетевой воды. 2. Барабан котла. 3 Внутренний теплообменник. 4.Верхний коллектор контура циркуляции.5.Сотовые панели боковых экранов. 6.Нижний коллектор контура циркуляции. 7.Горелочные устройства. 8.Вход обратной сетевой воды. 9.Заполнение и опорожнение котла. 10.Топочная камера. 11.Взрывной клапан. 12.Выход сетевой воды на теплообменник ГВС. 13.Выход уходящих газов.14.Смотровой люк. 15.Тепловая изоляция.16.Защитный кожух. 17.Шибер воздуха. 18.Опорная рама.
Котел оборудован топочной камерой для сжигания природного газа с радиационной и конвективной поверхностями нагрева, барабаном котла с внутренним теплообменником, контурами циркуляции сетевой воды, предохранительными устройствами, устройствами автоматики и защиты.
Топочная камера котла оборудована двумя блоками горелочных устройств из высококачественной нержавеющей стали фирмы «Sit» и двумя комплектами автоматики и защиты «Elektrosit-100».
Технические характеристики и параметры
|
Технические показатели |
ВКГ-2-200 |
|
Тепловая мощность, кВт. |
200 |
|
Тепловая производительность, ккал/час |
158240 |
|
Температурный график, 0С |
60-90 |
|
Возможный температурный график, 0С |
70-150 |
|
КПД котла, % |
92 |
|
Поверхность нагрева котла, м2 |
5,5 |
|
Расчетный вид топлива |
Природный газ |
|
Теплота сгорания топлива, ккал/нм3 |
8800 |
|
Максимальный расход газа, нм3/час |
19,5 |
|
Количество блоков горелок |
2 |
|
Количество форсунок в горелке |
5 |
|
Температура уходящих газов, 0С |
180 |
|
Содержание СО2 в уходящих газах, % |
5,4 |
|
Максимальный уровень выброса СО, % О2, ррм |
60 |
|
Максимальный уровень NOx , % О2, ррм |
130 |
|
Установленная электрическая мощность, Вт |
50 |
|
Диаметр трубопровода подводящего газа, Д у, мм |
32 |
|
Диаметр дымохода, мм |
250 |
|
Диаметр трубопроводов сетевой воды, Ду, мм |
50 |
|
Высота, мм |
1480 |
|
Ширина, мм |
830 |
|
Глубина, мм |
980 |
|
Вес котла (без воды), кг |
590 |
|
Стоимость с НДС, гривен |
68400 |
