Паровой  котел   ПКС-1500

Паровой котел ПКС-1500 предназначены для сжигания лузги и получения пара для технологических целей с расходом  до 1500 кг/час c давлением до 8 ати. и температурой пара до 160 ⁰С.

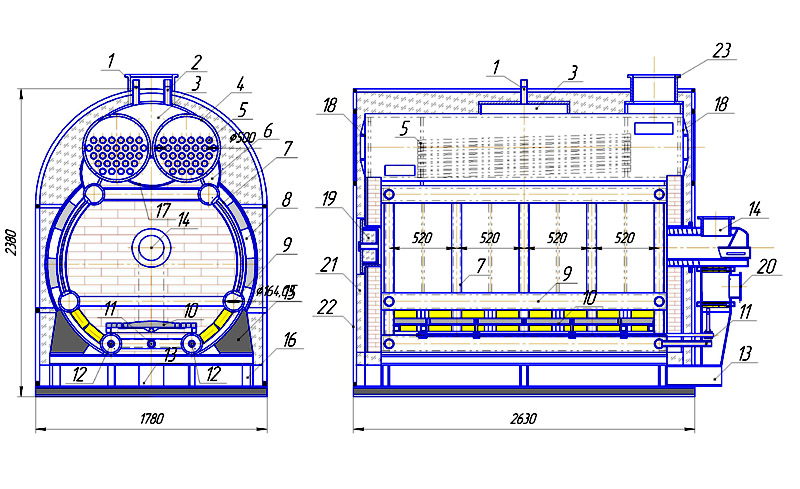

Принципиальное устройство

1. Выход пара на производство. 2. Выход пара на предохранительные устройства. 3. Паросборная камера. 4. Парогенерирующий  теплообменник 5. Трубы конвективного теплообменника. 6. Водяная камера контура циркуляции. 7.Подъемные трубы  топочной камеры. 8. Сотовые панели боковых экранов. 9.Промежуточный коллектор контура циркуляции. 10.Поворотная колосниковая решетка. 11.Питание котла. 12.Продувка и опорожнение. 13.Подвод вторичного воздуха под колосники. 14.Питатель топлива. 15.Тангенциальный подвод воздуха. 16.Опорная рама. 17. Водяная камера барабанов. 18. Люк для чистки теплообменника. 19. Смотровой люк топочной камеры. 20. Подвод воздуха от вентилятора. 21.Тепловая изоляция. 22. Защитный кожух. 23. Выход уходящих газов.

Котел  оборудован вихревой топочной камерой  с питателем топлива, конструкция которого позволяет получить вращение первичного воздуха за счет направляющих лопаток, обеспечивающих создание  вихревого потока вводимого в топку топлива.

В топочной камере топливо воспламеняется, за счет вращения отжимается к стенкам топки, двигается вниз и попадает в зону горения на колосниковой решетке, снизу которой подводится воздух, необходимый для полного сгорания топлива.

Зола от сгорания топлива собирается на колосниковой решетке, оборудованной поворотными колосниками, позволяющими удалять продукты сгорания.

Топочные газы отдают тепло котловой воде  в радиационном и конвективных теплообменниках и отводятся к циклону и дымососу. Полученный пар проходит паросборную камеру и подается на производство.

При замкнутом оборотном цикле (конденсат возвращается в котел) установки дополнительной водоподготовки не требуется.

Котел оборудован предохранительными устройствами и блоком автоматики и защиты, позволяющим эксплуатировать котел без постоянного обслуживающего персонала.

     Комплект поставки:

- котел в сборе с тепловой изоляцией и защитным кожухом    - 1 шт.

- питатель топлива с коробами и шиберами воздуха                - 1 шт.

- водомерные колонки (указатели уровня)                               - 2 шт.

- выносной электронный датчик уровня                                   - 1 шт.

- предохранительные клапаны на барабане котла                    - 2 шт.

- электроконтактные манометры                                             - 2 шт.

- блок управления, автоматики и защиты                                - 1 шт.
