Паровой котел на газе с комбинированной выработкой тепла ПКГ-1000-К
Паровой котел с комбинированной выработкой тепла ПКГ-1000-К предназначен для сжигания природного газа и получения пара с давлением до 8 ати и температурой до 1600С.

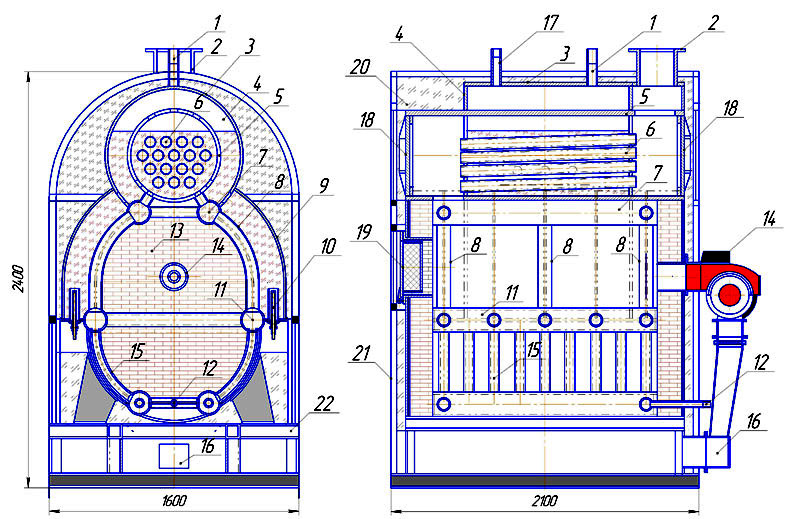

1. Выход пара на производство. 2.Выход уходящих газов.3.Паросборная камера. 4.Боковые стенки паросборной камеры. 5.Барабан котла. 6.Трубы конвективного теплообменника. 7.Верхний коллектор топочной камеры. 8.Боковой экран топочной камеры. 9.Сотовые панели боковых экранов . 10.Тепловыделяющие элементы. 11.Промежуточный коллектор топочной камеры.12.Питание котла. 13.Топочная камера. 14.Газовая горелка 15.Трубы рециркуляции топочной камеры. 16.Подвод горячего воздуха к газовой горелке. 17. Выход пара на защитные устройства. 18. Люк для чистки теплообменника. 19.Смотровой люк. 20.Тепловая изоляция. 21.Защитный кожух. 22.Опорная рама.
Паровой котел с комбинированной выработкой тепла ПКГ-1000-К оборудован экранированной топочной камерой для сжигания природного газа и контуром естественной циркуляции с электрическими тепловыделяющими элементами.
В комплект поставки входит счетчик дифференцированного учета электроэнергии ASE-5000 с программным обеспечением, обеспечивающий работу котла на электрических тепловыделяющих элементах в часы льготного тарифа и переход на сжигание природного газа в дневное время.
При работе на газе топочные газы отдают тепло котловой воде в радиационном и конвективном теплообменниках и отводятся к циклону и дымососу.
Питательная вода нагревается в трубах топочной камеры, в сотовых панелях боковых экранов, в радиационном и конвективном теплообменнике барабана котла и превращается в пар.
При включении электрических тепловыделяющих элементов происходит нагрев котловой воды и получение пара в барабане котла.
Краткая техническая характеристика ПКГ-1000-К
|
Номинальная выработка пара, кг/час |
1000 |
|
Тепловая производительность, ккал/час |
700000 |
|
КПД котла на пеллетах, % |
92 |
|
КПД котла на ТВЭЛах |
95 |
|
Суммарная электрическая мощность ТВЭЛ, квт |
От 50 до 800 |
|
Количество трехфазных тепловыделяющих элементов, шт |
8 |
|
Номинальный ток на одну фазу одного ТВЭЛа, ампер |
50 |
|
Расчетный вид топлива |
Природный газ |
|
Максимальный расход топлива, нм3/час. |
86,4 |
|
Стоимость с НДС, гривен |
228200 |
Комплект поставки
- котел в сборе с тепловой изоляцией и защитным кожухом - 1 шт.
- газовая горелка мощностью 1000 квт. с блоком автоматики
и защиты - 1 шт.
- выносной электронный датчик уровня - 1 шт.
- водомерные колонки - 2 шт.
- счетчик дифференцированного учета ASE-500 - 1 шт
- предохранительные клапаны на барабане котла - 2 шт.
- электроконтактные манометры - 2 шт.
- блок управления, автоматики и защиты - 1 шт.
- силовой блок мощностью 800 квт - 1 шт
