Электрический парогенератор ЭПК-300
Электрический парогенератор ЭПК-300 предназначен для получения пара, применяемого для технологических установок, с расходом до 300 кг/час, давлением до 8 ати и температурой до 1600С.
В основе конструкции парогенератора заложен способ получения тепла в кавитационных камерах при расщеплении и соединении молекул в результате прохождения переменного тока в теплоносителе.

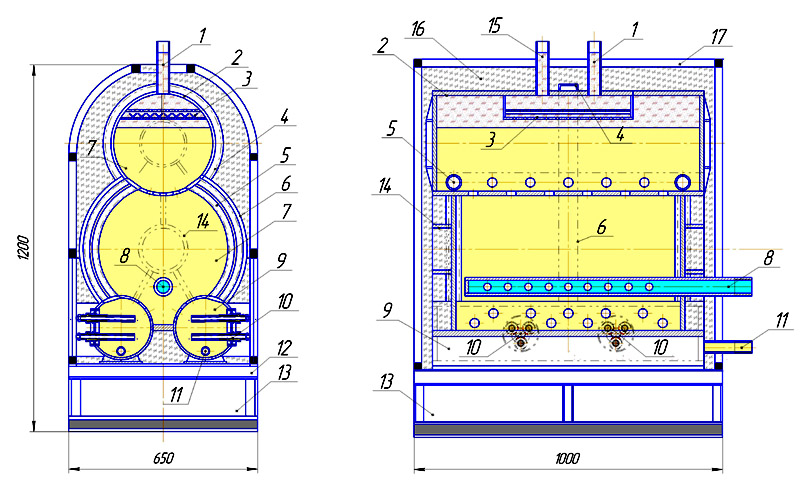

Принципиальное устройство
1.Выход пара на производство. 2.Барабан парогенератора. 3.Сепаратор пара. 4.Ребро жесткости. 5.Барабан с конвективным теплообменником. 6.Ребро жесткости. 7.Водяная камера. 8.Вход питательной воды. 9.Кавитационная камера 10.Тепловыделяющие элементы. 11.Трубопровод продувки. 12.Опорная рама. 13.Кабельный канал. 14.Ребро жесткости. 15.Выход пара на предохранительные устройства. 16.Тепловая изоляция. 17.Защитный кожух.
Парогенераторы по согласованию с заказчиком комплектуются технологическим оборудованием:
- калориферы для подогрева воздуха с расходом до 10 тыс.м3 и температурой до 1000С.
- емкости с внутренним теплообменником подогрева воды для горячего водоснабжения.
- отопительный модуль с теплообменниками отопления и горячего водоснабжения для
отопления зданий объемом до
- сушильные и пропарочные камеры технологических установок.
- жаровни маслоотжимных блоков маслоэкстракционных предприятий.
- установки подогрева воздуха для сушки зерна и семечек подсолнуха
Преимущества парогенераторов
- парогенераторы не подлежат регистрации в органах надзора.
- высокий КПД парогенератора за счет преобразования тепла непосредственно в теплоносителе без потерь.
- применение двух ступеней нагрева, позволяющих работать на минимальных и максимальных нагрузках.
- возможность работать со счетчиком дифференцированного учета с оплатой за потребленную электроэнергию по льготному тарифу.
- применение комплексонов для предотвращения образования отложений.
Краткая техническая характеристика
|
1 |
Производительность кг. пара в час. |
300 |
|
2 |
Тепловая производительность, ккал/час |
210000 |
|
3 |
Рабочее давление пара, ати |
8 |
|
4 |
Температура пара,0С |
160 |
|
5 |
Номинальная электрическая мощность, квт |
260 |
|
6 |
Номинальное напряжение, вольт |
380 |
|
7 |
Количество трехфазных тепловыделяющих элементов |
4 |
|
8 |
Номинальный ток на одну фазу одного элемента, а |
40 |
|
|
Стоимость с НДС, гривен. |
86120 |
Комплект поставки
- Парогенератор в сборе с тепловой изоляцией и защитным кожухом -1 шт.
- Трехфазные тепловыделяющие элементы в комплекте - 4 шт.
- Предохранительный клапан - 1 шт.
- Электроконтактные манометры - 2 шт.
- Силовой блок на 300 квт - 1 шт.
- Блок управления, автоматики и
защиты - 1 шт.
