Электрический проточный водонагреватель
ЭПВ-300
Электрический проточный
водонагреватель с высокотемпературным теплоносителем ЭПВ-300 установленной мощностью от 50 до 300
квт. предназначен для отопления и
горячего водоснабжения зданий с объемом
отапливаемых помещений до

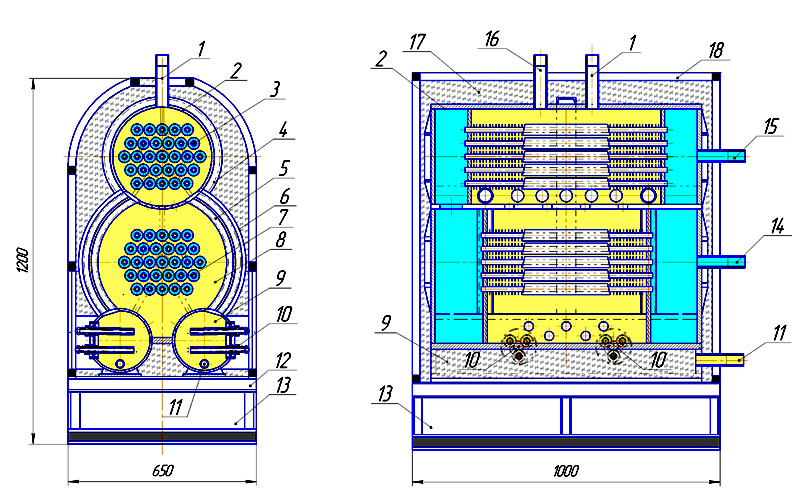

Принципиальное устройство ЭПВ-300
1.Трубопровод выхода теплоносителя на расширительный бак и предохранительные устройства. 2.Теплообменник второй ступени. 3. Биметаллические трубы теплообменника второй ступени. 4.Ребра жесткости. 5.Теплообменник первой ступени. 6.Ребро жесткости теплообмінника.7.Биметаллические трубы теплообменника первой ступени. 8.Высокотемпературный теплоноситель. 9.Кавитационная камера. 10.Трехфазные тепловыделяющие элементы.11. Заполнение и дренаж теплоносителя. 12.Опорная рама. 13.Кабельный отсек. 14.Вход обратной сетевой воды. 15.Выход горячей сетевой воды.16.Выход теплоносителя на расширительный бак. 17.Тепловая изоляция. 18.Защитный кожух.
Электрический проточный водонагреватель ЭПВ-300 оборудован двухконтурным теплогенератором, обеспечивающим нагрев теплоносителя в первичном контуре и нагрев горячей воды во вторичном контуре.
В основе конструкции теплогенератора заложен способ получения тепла в водных растворах высокомолекулярных соединений при расщеплении и соединении молекул в результате прохождения переменного тока в теплоносителе.
При установке счетчика дифференцированного учета электроэнергии
теплогенератор в автоматическом режиме в ночное время вырабатывает тепло с оплатой за потребленную электроэнергию по льготному тарифу с накоплением горячей воды в емкости ГВС.
Конструктивно теплогенератор выполнен из труб диаметром до 150мм и не подлежит регистрации в органах Госнадзорохраны труда.
Технические показатели ЭПВ-300
|
Показатели |
ЭПВ-300 |
|
Тепловая производительность, ккал/час |
245000 |
|
Объем отапливаемых помещений, м3 |
12000 |
|
Расход горячей воды на протоке при ГВС, л/час |
4500 |
|
Температура горячей воды, 0С |
60 |
|
Рабочее давление в первичном контуре, ати |
до 6 |
|
Рабочее давление в контуре ГВС, ати |
до 6 |
|
КПД по выработке тепла, % |
95 |
|
Количество трехфазных тепловыделяющих элементов |
4 |
|
Напряжение электросети, В |
380 |
|
Установленная электрическая мощность, кВт |
4х75 |
|
Номинальный ток на фазу одного элемента, а |
40 |
|
Высота, мм |
1200 |
|
Ширина, мм |
620 |
|
Глубина, мм |
1000 |
|
Стоимость с НДС, гривен |
88620 |
В комплект поставки ЭПВ-300 входит:
- теплогенератор в сборе с защитным кожухом и тепловой изоляцией.
- электрические трехфазные тепловыделяющие элементы - 4 шт.
- силовой блок электрических тепловыделяющих элементов. -1 шт.
- блок управления, автоматики и защиты – 1 шт.
- электроконтактные манометры - 2 шт.
- паспорт и инструкция по эксплуатации.
