Паровой котел ПКГ-800

Паровой котел ПКГ-800 предназначен для сжигания природного газа и получения пара с расходом до 800 кг/час, давление пара до 8 ати, температура пара 1600С.

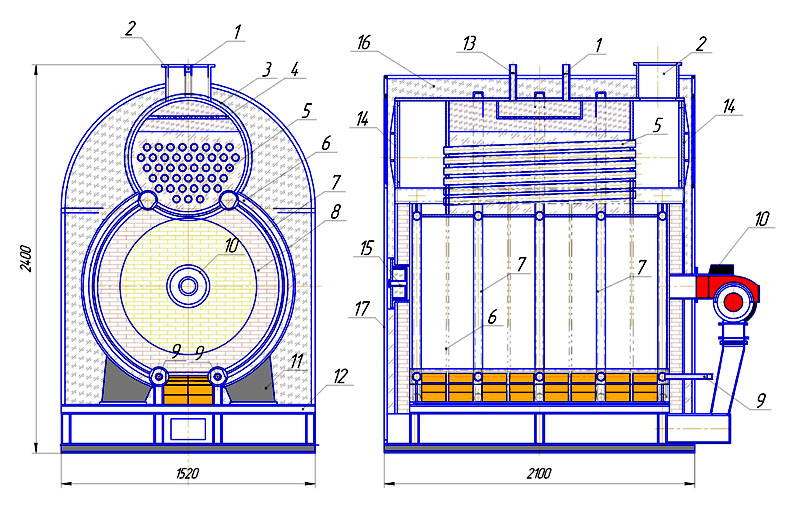

Принципиальное устройство

1. Выход пара на производство. 2.Выход уходящих газов. 3.Ребра жесткости. 4.Сепаратор пара.5.Барабан котла с конвективным теплообменником. 6.Сотовые панели боковых экранов.7.Боковые экраны топочной камеры. 8. Топочная камера. 9.Нижние коллектора питания и опорожнения котла.10. Газовая горелка. 11.Опорные стойки. 12.Опорная рама. 13.Выход пара на предохранительные устройства. 14.Смотровой люк теплообменника. 15.Смотровой люк топочной камеры. 16. Тепловая изоляция. 17.Защитный кожух.

            Котел  оборудован топочной камерой, предназначенной для сжигания природного газа и получения пара для технологических целей.

            Топливо от газовой горелки смешивается с горячим воздухом и поступает в топку  котла.

            В топочной камере топливо воспламеняется, топочные газы отдают тепло воде  в боковых  экранах, радиационном и конвективном  теплообменниках и отводятся к дымососу.

            Питательная вода поступает в  нижние коллектора боковых экранов, нагревается  в сотовых панелях боковых экранов и конвективном теплообменнике барабана котла. Полученный пар  проходит сепаратор и поступает на производство.

            При замкнутом оборотном цикле (конденсат возвращается в котел) установки дополнительной водоподготовки не требуется.

            Котел оборудован предохранительными устройствами и блоком автоматики и защиты, позволяющим эксплуатировать котел без постоянного обслуживающего персонала.

              Техническая характеристика



Техническая характеристика	ПКГ-800
Паровая производительность, кг/час.	800
Установленная тепловая производительность, ккал/час	560000
Давление пара, ати	8
Температура пара, 0С	160
КПД котла, %	92
Расчетный вид топлива	Природный газ
Максимальный расход газа, нм3/час.	69,2
Диаметр трубопровода  пара, Ду, мм	50
Габариты котла, мм (высота, ширина, глубина)	2400 х 1520 х 2100
Вес котла (без воды), кг.	2200
Стоимость с НДС, гривен.	183700

Комплект поставки:

- котел в сборе с тепловой изоляцией и защитным кожухом        - 1 шт

- газовая горелка тепловой мощностью 800 квт.  с блоком

   автоматики и защиты                                                              - 1 шт.

- предохранительные клапаны на барабане котла                        -2 шт.

- водомерные колонки (указатели уровня)                                   -2 шт.

- блок управления, автоматики и защиты                                    - 1 шт.
