Прямоточный двухконтурный термомаслянный котел ПТМК-600
Прямоточный двухконтурный термомаслянный котел ПТМК-600 предназначен сжигания отходов производства (лузга от переработки подсолнечника, топливные пиллеты) и получения циркулирующего потока греющего масла с температурой до 3000С.
Котел применяется в технологических установках и системах отопления и вентиляции..

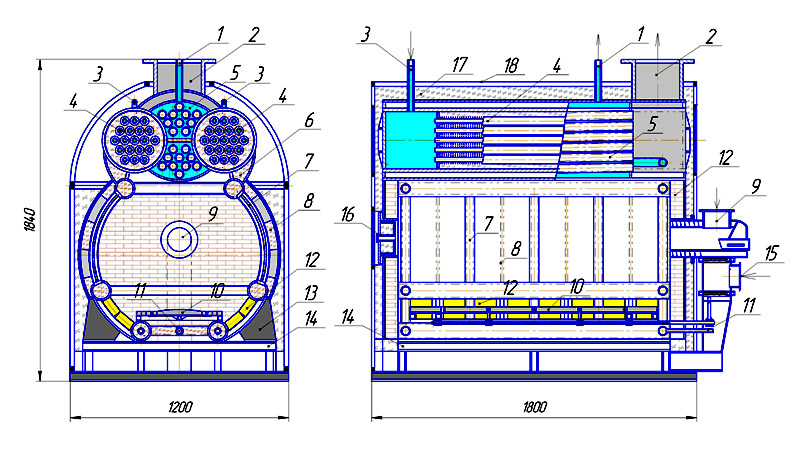

Принципиальное устройство
1.Выход горячего масла на технологию. 2.Выход уходящих газов. 3.Вход масла на теплообменник первой ступени. 4.Теплообменник первой ступени с биметаллическими ребристыми трубами. 5.Теплообменник второй ступени. 6.Контур циркуляции высокотемпературного теплоносителя. 7. Подъемные трубы топочной камеры. 8. Сотовые панели боковых экранов. 9. Питатель топлива. 10. Поворотные колосники. 11.Заполнение и дренаж теплоносителя. 12. Обмуровка топочной камеры. 13.Опорные стойки. 14. Опорная рама. 15. Подвод воздуха от вентилятора. 16. Смотровой люк 17.Тепловая изоляция. 18 Защитный кожух..
Описание конструкции
Котел ПТМК-600 с высокотемпературным теплоносителем оборудован топочной камерой с питателем топлива, колосниковой решеткой с поворотными колосниками, теплообменниками нагрева масла первой и второй ступени, опускными и подъемными трубами контура циркуляции теплоносителя.
Топливо подается питателем в топочную камеру. В топочной камере топливо воспламеняется, двигается вниз в сторону колосниковой решетки и попадает в зону подачи вторичного воздуха, который возвращает несгоревшие частицы в основной вихревой поток.
Зола от сгорания топлива собирается на колосниковой решетке, оборудованной поворотными колосниками, позволяющими удалять продукты сгорания.
Топочные газы отдают тепло теплоносителю, который нагревает циркулирующее масло в теплообменнике первой ступени, перегревают масло в теплообменнике второй ступени и отводятся к циклону и дымососу.
Холодное масло системы циркуляции нагревается высокотемпературным теплоносителем в теплообменниках первой ступени, перегревается в теплообменнике второй ступени топочными газами и подается на производство.
Котел оборудован предохранительными устройствами и блоком автоматики и защиты, позволяющим эксплуатировать котел без постоянного обслуживающего персонала.
Техническая характеристика
|
1 |
Номинальная тепловая мощность котла, квт |
600 |
|
2 |
Номинальная тепловая производительность, ккал/час |
474720 |
|
3 |
КПД котла, % |
92 |
|
4 |
Давление теплоносителя в барабане , ати |
6 |
|
5 |
Температура теплоносителя в барабане, 0С |
150 |
|
6 |
Емкость масляной системы котла, литров |
160 |
|
7 |
Максимальная температура масла, 0С |
300 |
|
8 |
Максимальное давление масла, ати |
6 |
|
9 |
Вид топлива |
Лузга, пелетты. |
|
10 |
Теплотворная способность, ккал/кг. |
4500 |
|
11 |
Номинальный расход топлива, кг/час |
114,6 |
|
12 |
Габариты, мм |
1200х1800х1840 |
|
|
Стоимость с НДС, гривен |
148600 |
