Паровой  котел   ПКС-1200

Паровой котел ПКС-1200 предназначен для сжигания лузги и получения пара для технологических целей с расходом  до 1200 кг/час c давлением до 6 ати. и температурой пара до150⁰С

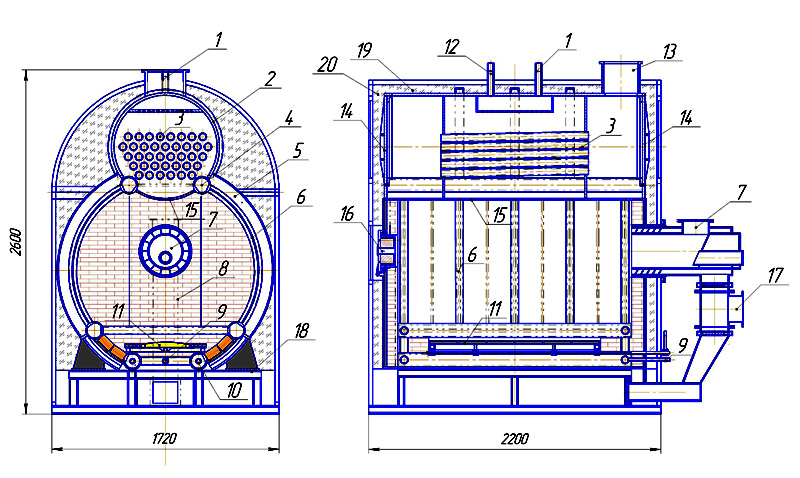

Принципиальное устройство

1.Выход пара на производство. 2.Барабан котла. 3.Конвективный теплообменник. 4.Верхний коллектор контура циркуляции. 5.Сотовые панели боковых экранов. 6.Подъемные трубы топочной камеры. 7.Питатель топлива. 8.Топочная камера. 9. Питание котла. 10. Продувка и опорожнение котла. 11.Поворотная колосниковая решетка. 12.Выход пара на предохранительные устройства. 13.Выход уходящих газов. 14.Люк для чистки теплообменника. 15.Нижняя обечайка барабана. 16.Смотровой люк. 17.Подвод воздуха от вентилятора. 18. Опорная рама. 19.Тепловая изоляция. 20.Защитный кожух.

Котел  оборудован вихревой топочной камерой  с питателем топлива, конструкция которого позволяет получить вращение первичного воздуха за счет направляющих лопаток, обеспечивающих создание  вихревого потока вводимого в топку топлива.

         В топочной камере топливо воспламеняется, за счет вращения отжимается к стенкам топки, двигается вниз и попадает в зону горения на колосниковой решетке, снизу которой подводится воздух, необходимый для полного сгорания топлива. Зола от сгорания топлива собирается на колосниковой решетке, оборудованной поворотными колосниками, позволяющими удалять продукты сгорания.

Топочные газы отдают тепло котловой воде  в радиационном и конвективных теплообменниках и отводятся к циклону и дымососу. Полученный пар проходит  сепаратор и подается на производство.

При замкнутом оборотном цикле (конденсат возвращается в котел) установки дополнительной водоподготовки не требуется.

Котел оборудован предохранительными устройствами и блоком автоматики и защиты, позволяющим эксплуатировать котел без постоянного обслуживающего персонала.

Техническая характеристика  ПКС-1200



Техническая характеристика	ПКС-1200
Паровая производительность,  кг/час	1200
Тепловая производительность, ккал/час	840000
Рабочее давление пара, ати	6
Температура пара, 0С	150
КПД котла, %	92
Расчетный вид топлива	Лузга подсолнечника
Номинальный расход топлива, кг/час.	202,1
Теплота сгорания топлива, ккал/кг	4500
Температура уходящих газов, 0С	190
Габариты котла, мм (высота, ширина, глубина)	1640х2200х2490
Стоимость с НДС, гривен.	165400

 Комплект поставки:

- котел в сборе с тепловой изоляцией и защитным кожухом       - 1 шт.

- питатель топлива с коробами и шиберами воздуха                    - 1 шт.

- выносной электронный датчик уровня                                       - 1 шт.

- предохранительные клапаны на барабане котла                        - 2 шт.

- электроконтактные манометры                                                 - 2 шт.

- блок управления, автоматики и защиты                                    - 1 шт.
