Паровой котел

с топочной камерой на природном газе ПКГ-2-240

Паровой котел с топочной камерой на природном газе типа ПКГ-2-240 предназначен для покрытия тепловых нагрузок пароснабжения промышленных предприятий с тепловой производительностью до 240кг пара в час с рабочим давлением до 8.0 ати. и температурой пара до 160⁰С

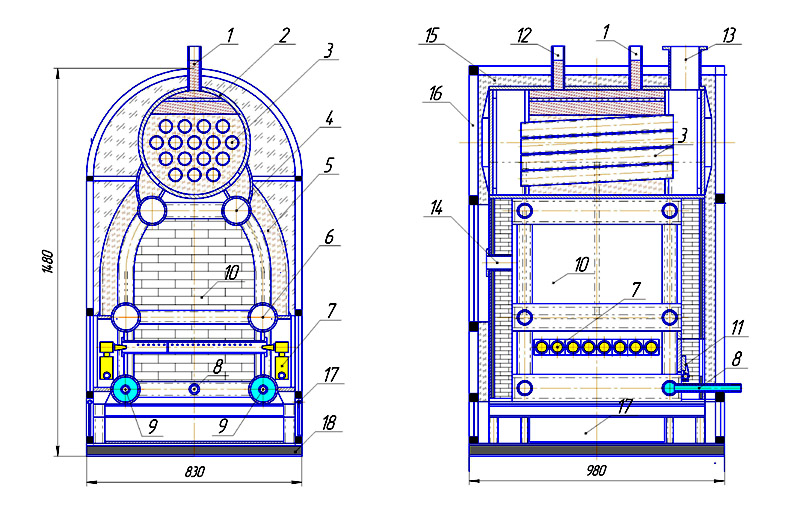

 Принципиальное устройство

1. Выход пара на производство. 2. Барабан котла. 3 Внутренний теплообменник. 4. Верхний коллектор контура циркуляции. 5.Сотовые панели боковых экранов. 6.Нижний коллектор контура циркуляции. 7. Горелочные устройства. 8.Питание котла. 9. Продувка и опорожнение котла. 10.Топочная камера. 11.Взрывной клапан. 12.Выход пара на предохранительные устройства. 13.Выход уходящих газов. 14.Смотровой люк. 15.Тепловая изоляция.16.Защитный кожух. 17.Шибер воздуха. 18.Опорная рама.

    Котел оборудован топочной камерой для сжигания природного газа с радиационной и конвективной поверхностями нагрева, барабаном котла с внутренним теплообменником, контурами естественной циркуляции, предохранительными устройствами, устройствами автоматики и защиты.

     Топочная камера котла оборудована двумя блоками горелочных устройств из высококачественной нержавеющей стали фирмы «Sit» и двумя комплектами автоматики и защиты «Elektrosit-100».

Технические характеристики и параметры
