Водогрейный двухконтурный   котел   на твердом топливе с комбинированной выработкой тепла  ВКП-2-600-К

            Водогрейный двухконтурный котел с комбинированной выработкой тепла ВКП-2-600-К предназначен для сжигания твердого топлива (топливные пиллеты)  и нагрева сетевой воды, используемой для целей отопления и горячего водоснабжения.

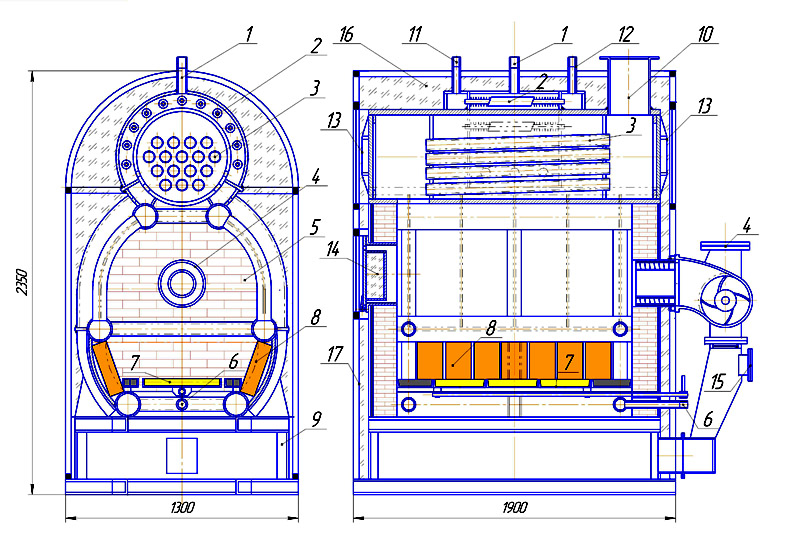

Принципиальное устройство

1. Выход горячей сетевой воды для отопления и ГВС. 2.Выход уходящих газов. 3.Теплообменник высокотемпературного теплоносителя. 4.Биметаллические ребристые трубы. 5.Барабан котла. 6.Трубы конвективного теплообменника. 7.Верхний коллектор топочной камеры. 8.Боковой экран топочной камеры. 9.Сотовые панели высокотемпературного теплоносителя. 10.Тепловыделяющие элементы. 11.Промежуточный коллектор сетевой воды. 12.Нижний коллектор сетевой воды. 13.Топочная камера. 14.Питатель топлива. 15.Поворотная колосниковая решетка. 16.Вход обратной сетевой воды. 17.Кабельный отсек. 18.Опорная рама. 19.Подвод вторичного воздуха под колосниковую решетку. 20.Выход высокотемпературного теплоносителя на защитные устройства. 21.Люк для чистки теплообменника. 22.Смотровой люк. 23.Тепловая изоляция. 24.Защитный кожух. 25.Подвод воздуха.

            Водогрейный двухконтурный котел с комбинированной выработкой тепла ВКП-2-600-К оборудован экранированной топочной камерой  для сжигания твердого топлива и контуром циркуляции высокотемпературного теплоносителя с электрическими тепловыделяющими элементами.

            В комплект поставки входит счетчик дифференцированного учета электроэнергии ASE-500 с программным обеспечением, обеспечивающий работу котла на электрических тепловыделяющих элементах в часы льготного тарифа и переход на сжигание твердого топлива   в дневное время в часы пиковых тарифов на электроэнергию.

При работе котла топливо из бункера подается дозатором на питатель поз.14. и поступает в топочную камеру.

            В топочной камере топливо двигается вниз в сторону  поворотной колосниковой решетки, попадает в зону подачи вторичного воздуха, необходимого для полного сгорания топлива, и горит.

            Топочные газы отдают тепло сетевой воде в радиационном и конвективном  теплообменниках, нагревают высокотемпературный теплоноситель и отводятся к циклону и дымососу.

            Обратная сетевая вода нагревается в трубах топочной камеры, конвективном теплообменнике барабана котла, проходит через теплообменник  высокотемпературного теплоносителя  и поступает в систему отопления.

            При включении электрических тепловыделяющих элементов происходит нагрев высотемпературного теплоносителя. Обратная сетевая вода нагревается в трубах топочной камеры от сотовых панелей контура циркуляции высокотемпературного теплоносителя, проходит через теплообменник теплоносителя и поступает в систему отопления.

Краткая техническая характеристика  ВКП-2-600-К
