Водогрейный котел ВКГ-800
Водогрейный котел ВКГ-800 тепловой мощностью 800 квт. предназначен для сжигания природного газа и получения сетевой воды для целей отопления и горячего водоснабжения.

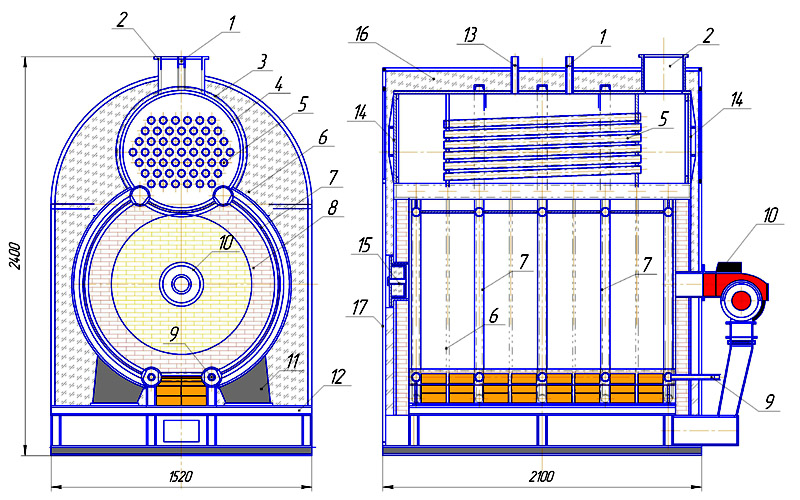

Принципиальное устройство
1. Выход прямой сетевой воды для целей отопления. 2.Выход уходящих газов. 3.Ребра жесткости. 4.Барабан котла с конвективным теплообменником. 5.Трубы конвективного теплообменника. 6.Сотовые панели боковых экранов. 7.Боковые экраны топочной камеры. 8. Топочная камера. 9.Нижние коллектора питания и опорожнения котла.10. Газовая горелка. 11.Опорные стойки. 12.Опорная рама. 13.Выход сетевой воды на теплообменник ГВС. 14.Смотровой люк теплообменника. 15.Смотровой люк топочной камеры. 16. тепловая изоляция. 17.Защитный кожух.
Котел оборудован топочной камерой, предназначенной для сжигания природного газа и получения сетевой вводы для целей отопления и горячего водоснабжения.
Топливо от газовой горелки смешивается с горячим воздухом и поступает в топку котла.
В топочной камере топливо воспламеняется, топочные газы отдают тепло сетевой воде в боковых экранах, радиационном и конвективном теплообменниках и отводятся к дымососу. Обратная сетевая вода поступает в нижние коллектора боковых экранов, нагревается в сотовых панелях боковых экранов и конвективном теплообменнике барабана котла и поступает для целей отопления и ГВС.
При замкнутом оборотном цикле (обратная сетевая вода возвращается в котел) установки дополнительной водоподготовки не требуется.
Котел оборудован предохранительными устройствами и блоком автоматики и защиты, позволяющим эксплуатировать котел без постоянного обслуживающего персонала.
Техническая характеристика ВКГ-800
|
Техническая характеристика |
ВКГ-800 |
|
Тепловая мощность, кВт. |
800 |
|
Установленная тепловая производительность, ккал/час |
633000 |
|
Объем отапливаемых помещений (+18 в помещении, минус 23- наружный воздух), м3 |
34000 |
|
Температурный график, 0С |
95-60 |
|
Допустимый температурный график |
70-150 |
|
КПД котла, % |
92 |
|
Расчетный вид топлива |
Природный газ |
|
Расход топлива при средне температуре по отопительному периоду, нм3/час. |
36 |
|
Диаметр трубопровода сетевой воды, Ду, мм |
50 |
|
Габариты котла, мм (высота, ширина, глубина) |
2400х1520х2100 |
|
Вес котла (без воды), кг. |
2200 |
|
Стоимость с НДС, гривен. |
177800 |
Комплект поставки:
- котел в сборе с тепловой изоляцией и защитным кожухом - 1 шт.
- газовая горелка с комплектом автоматики и защиты
тепловой мощностью 800 квт. - 1 шт.
- блок управления, автоматики и защиты - 1 шт.
