Водогрейный котел   ВКС-3000

Водогрейный котел с вихревой топочной камерой  ВКС-3000 производительностью 3000 Мкал/час предназначен для сжигания твердого топлива (топливные пеллеты) и нагрева сетевой воды для целей отопления и горячего водоснабжения.

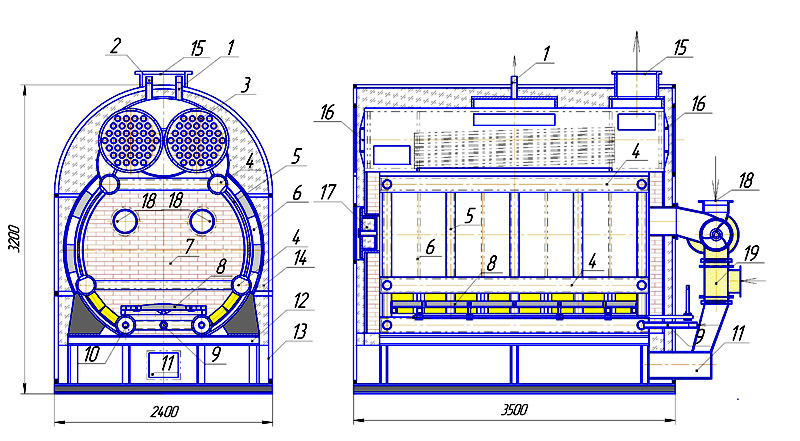

 1.Выход сетевой воды на отопление. 2.Выход сетевой воды на  бойлер ГВС. 3.Барабан котла с внутренним  теплообменником. 4.Промежуточный коллектор контура циркуляции сетевой воды. 5.Боковые экраны топочной камеры. 6.Сотовые панели боковых экранов. 7.Попочная камера. 8.Поворотная колосниковая решетка. 9.Вход обратной сетевой воды. 10.Заполнение и дренаж котла. 11.Подвод воздуха под колосниковую решетку. 12.Опорная рама. 13.Защитный кожух. 14. Тепловая изоляция. 15.Выход уходящих газов. 16.Люк для чистки теплообменников. 17.Смотровой люк топочной камеры. 18.Забрасыватель топлива. 19.Подвод воздуха от вентилятора.

Котел  оборудован вихревой топочной камерой  с двумя   питателями топлива, конструкция которых позволяет забрасывать топливо, получить вращение первичного воздуха и создание  вихревого потока вводимого в топку топлива.

В топочной камере топливо воспламеняется, за счет вращения отжимается к стенкам топки, двигается вниз в сторону колосниковой решетки и попадает в зону подачи вторичного воздуха, который возвращает несгоревшие частицы в основной вихревой поток. Зола от сгорания топлива собирается на колосниковой решетке, оборудованной поворотными колосниками, позволяющими удалять продукты сгорания.

Топочные газы отдают тепло сетевой воде  в радиационном и конвективных теплообменниках и отводятся к циклону и дымососу.

Обратная сетевая вода поступает в нижние коллектора топочной камеры, нагревается в трубах боковых экранов и сотовых панелях,  проходит через конвективные теплообменники барабанов котла и поступает на отопление и бойлер ГВС (если это необходимо).

Краткая техническая характеристика

Комплект поставки

1. Котел в сборе с питателем топлива и защитным кожухом   - 1 шт.

2. Датчики температуры сетевой воды                                   - 2 шт.

2. Предохранительный клапан                                                -1 шт.

3. Питатель топлива                                                              -2 шт.

4. Частотный регулятор                                                         -1 шт.

5. Блок управления, автоматики и защиты.                             -1 шт.

6. Паспорт котла.                                                                  - 1 шт.

7. Рекомендации по проектированию и монтажу                    - 1 шт.
