Водогрейный котел   на твердом топливе  ВКТ-7000

Водогрейный котел  ВКТ-7000  тепловой производительностью 6 Гкал/час предназначен для сжигания твердого топлива (топливных пеллетов)  и нагрева сетевой воды, используемой для целей отопления и горячего водоснабжения.

 Принципиальное устройство

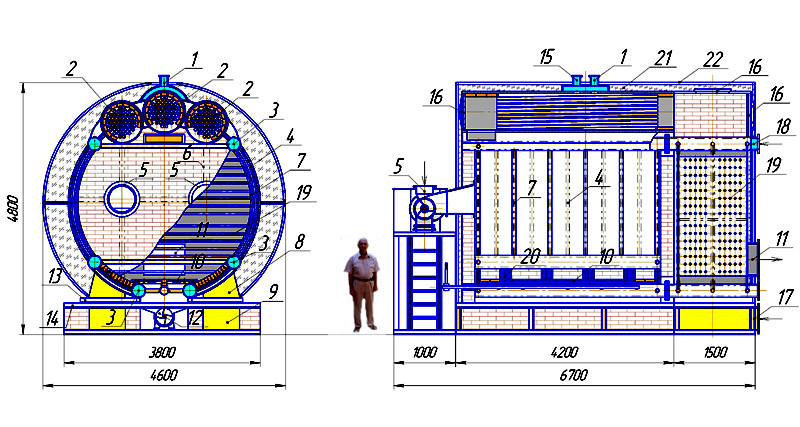

 1.Выход горячей сетевой воды на отопление. 2.Барабан котла с внутренним теплообменником. 3.Промежуточные коллектора циркуляции сетевой воды. 4.Сотовые панели боковых экранов. 5.Питатель топлива. 6.Опорные несущие конструкции котла. 7.Трубы боковых экранов.8.Короб вторичного воздуха топки. 9.Короб первичного воздуха под колосники.10.Поворотная колосниковая решетка. 11.Выход уходящих газов после  экономайзера. 12.Шнек удаления золы. 13.Опорные стойки. 14. Опорная рама. 15.Выход горячей  воды на теплообменник ГВС. 16.Люка для чистки теплообменников. 17.Вход воздуха от вентилятора. 18.Вход обратной сетевой воды. 19.Водяной экономайзер котла. 20.Колосниковые решетки вторичного воздуха.21.Тепловая изоляция. 22. Защитный кожух.

Водогрейный котел ВКТ-7000 оборудован вихревой топочной камерой с подводом первичного и вторичного воздуха для  сжигания топлива во встречном закручивающем потоке.

     В конструкцию котла  входит два питателя топлива, топочная камера с водоохлаждаемыми панелями боковых экранов, три барабана котла с внутренними теплообменниками, водяной экономайзер, поворотная колосниковая решетка и шнек для удаления золы.

Топливо из бункера лопастным дозатором подается на питатели топлива. Двигатель  дозатора оборудован частотным регулятором, позволяющим подавать топливо в топку  зависимости от заданной температуры сетевой воды.

  В топочной камере, топливо воспламеняется, двигается вниз в сторону колосниковой решетки, попадает в зону подачи вторичного воздуха, создающего  в топке встречный закручивающий поток.

Выпавшее из потока воздуха топливо попадает на колосниковую решетку, снизу которой подводится первичный воздух, необходимый для полного сгорания топлива.

Зола от сгорания топлива собирается на колосниковой решетке, оборудованной поворотными колосниками, позволяющими удалять продукты сгорания.

Топочные газы отдают тепло сетевой воде в сотовых панелях боковых экранов,  в радиационном и конвективном  теплообменниках

барабанов котла, нагревают обратную сетевую воду в водяном экономайзере и отводятся к циклону и дымососу.

Обратная сетевая вода проходит водяной экономайзер,  поступает в нижние коллектора, нагревается в трубах топочной камеры и сотовых панелях боковых экранов, проходит через  конвективные теплообменники барабанов  котла и поступает в систему отопления.

Технические показатели      ВКТ-7000

Комплект поставки

1.Котел в сборе  с тепловой изоляцией, защитным кожухом, водяным экономайзером,  лопастными  дозаторами и питателями топлива. 2.Частотный регулятор и мотор-редуктор лопастных дозаторов. 3.Шнек золоудаления. 4.Блок управления автоматики и защиты. 6.Паспорт и инструкция по монтажу и эксплуатации.
