Прямоточный двухконтурный термомаслянный котел ПТМК-500-ПГ предназначен сжигания природного газа и получения циркулирующего потока греющего масла с температурой до 3000С.
Котел применяется в технологических установках и системах отопления и вентиляции..

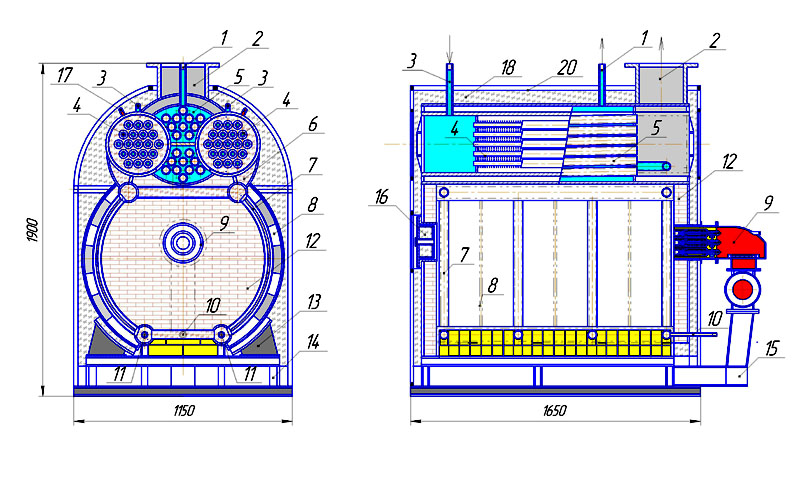

Принципиальное устройство
1.Выход горячего масла на технологию. 2.Выход уходящих газов. 3.Вход масла на теплообменник первой ступени. 4.Теплообменник первой ступени с биметаллическими ребристыми трубами. 5.Теплообменник второй ступени. 6.Контур циркуляции высокотемпературного теплоносителя. 7.Подъемные трубы топочной камеры. 8.Сотовые панели боковых экранов. 9.Газовая горелка. 10.Заполнение контура циркуляции теплоносителя. 11.Дренаж теплоносителя. 12.Обмуровка топочной камеры. 13.Опорные стойки. 14.Опорная рама. 15.Подвод воздуха к горелке. 16.Смотровой люк 17.Выход теплоносителя на расширительный бак и предохранительные устройства. 18.Тепловая изоляция. 19.Защитный кожух.
Описание конструкции
Топливо от газовой горелки в автоматическом режиме подается в топочную камеру. В топочной камере топливо воспламеняется.
Топочные газы отдают тепло теплоносителю, который нагревает циркулирующее масло в теплообменнике первой ступени, перегревают масло в теплообменнике второй ступени и отводятся к дымососу.
Холодное масло системы циркуляции нагревается высокотемпературным теплоносителем в теплообменниках первой ступени, перегревается в теплообменнике второй ступени топочными газами и подается на производство.
|
1 |
Номинальная тепловая мощность котла, квт |
500 |
|
2 |
Номинальная производительность, ккал/час |
399900 |
|
3 |
КПД котла, % |
93 |
|
4 |
Давление теплоносителя в барабане , ати |
6 |
|
5 |
Температура теплоносителя в барабане, 0С |
150 |
|
6 |
Емкость масляной системы котла, литров |
150 |
|
7 |
Максимальная температура масла, 0С |
300 |
|
8 |
Максимальное давление масла, ати |
6 |
|
9 |
Вид топлива |
Природный газ |
|
10 |
Максимальный расход газа, нм3/час |
48,8 |
|
11 |
Габариты, мм |
1150х1650х1900 |
|
12 |
Стоимость с НДС без газовой горелки, гривен |
125100 |
|
13 |
Стоимость горелки МДГГ с НДС, гривен |
35000 |
Комплект поставки
Котел в сборе с тепловой изоляцией и защитным кожухом - 1 шт.
Электроконтактные манометры системы автоматики - 2 шт.
Предохранительные клапаны системы защиты - 2 шт.
Блок управления, автоматики и защиты -1 шт.
Паспорт, инструкция по монтажу и эксплуатации - 1 шт.
Газовая горелка 500 квт. ( по согласованию с Заказчиком) - 1 шт.
