Электрический теплогенератор ЭТГ-300
Электрический теплогенератор с
высокотемпературным теплоносителем ЭТЕ-300
установленной мощностью от 50 до 300 квт.
предназначен для отопления и горячего водоснабжения зданий с объемом отапливаемых помещений до

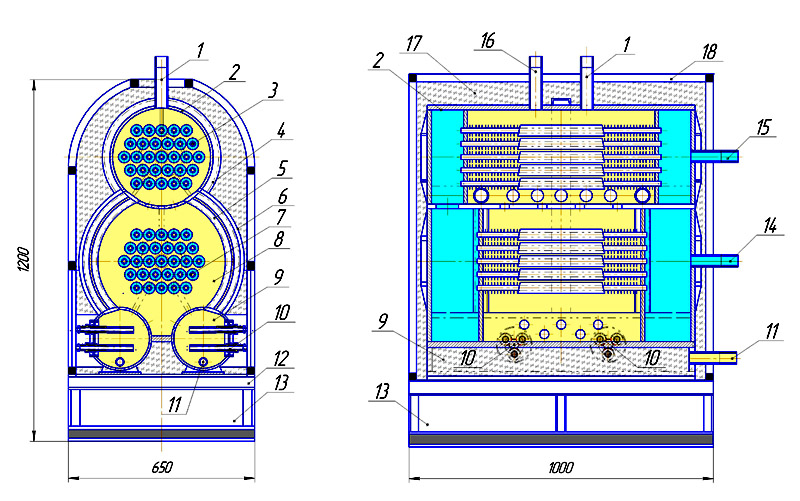

Принципиальное устройство ЭТГ-300
1.Трубопровод выхода теплоносителя на расширительный бак и предохранительные устройства. 2.Теплообменник второй ступени. 3.Биметаллические трубы теплообменника второй ступени. 4.Ребра жесткости. 5.Теплообменник первой ступени. 6.Ребро жесткости теплообмінника.7.Биметаллические трубы теплообменника первой ступени. 8.Высокотемпературный теплоноситель. 9.Кавитационная камера. 10.Трехфазные тепловыделяющие элементы. 11.Заполнение и дренаж теплоносителя. 12.Опорная рама. 13.Кабельный отсек. 14.Вход обратной сетевой воды. 15.Выход горячей сетевой воды.16.Выход теплоносителя на расширительный бак. 17.Тепловая изоляция. 18.Защитный кожух.
Электрический теплогенератор ЭТГ-300 оборудован двухконтурным теплообменником, обеспечивающим нагрев теплоносителя в первичном контуре и нагрев горячей воды во вторичном контуре.
В основе конструкции теплогенератора заложен способ получения тепла в водных растворах высокомолекулярных соединений при расщеплении и соединении молекул в результате прохождения переменного тока в теплоносителе.
При установке счетчика дифференцированного учета электроэнергии
теплогенератор в автоматическом режиме в ночное время вырабатывает тепло с оплатой за потребленную электроэнергию по льготному тарифу с накоплением горячей воды в емкости ГВС.
Конструктивно теплогенератор выполнен из труб диаметром до 150мм и не подлежит регистрации в органах Госнадзорохраны труда.
Технические показатели ЭТГ-300
|
Показатели |
ЭТГ-300 |
|
Тепловая производительность, ккал/час |
245000 |
|
Объем отапливаемых помещений, м3 |
12000 |
|
Расход горячей воды на протоке при ГВС, л/час |
4500 |
|
Температура горячей воды, 0С |
60 |
|
Рабочее давление в первичном контуре, ати |
до 6 |
|
Рабочее давление в контуре ГВС, ати |
до 6 |
|
КПД по выработке тепла, % |
95 |
|
Количество трехфазных тепловыделяющих элементов |
4 |
|
Напряжение электросети, В |
380 |
|
Установленная электрическая мощность, кВт |
4х75 |
|
Номинальный ток на фазу одного элемента, а |
40 |
|
Высота, мм |
1200 |
|
Ширина, мм |
620 |
|
Глубина, мм |
1000 |
|
Стоимость с НДС, гривен |
88620 |
В комплект поставки ЭТГ-300 входит:
- теплогенератор в сборе с защитным кожухом и тепловой изоляцией.
- электрические трехфазные тепловыделяющие элементы - 4 шт.
- силовой блок электрических тепловыделяющих элементов. -1 шт.
- блок управления, автоматики и защиты – 1 шт.
- электроконтактные манометры 2 шт.
- паспорт и инструкция по эксплуатации.
