Паровой  котел   ПКТ-1200

Паровой котел ПКТ-1200 предназначен для сжигания твердого топлива (дрова, топливные пеллеты) и получения пара для технологических целей с расходом  до 1200 кг/час c давлением до 6 ати. и температурой пара до 150 ⁰С.

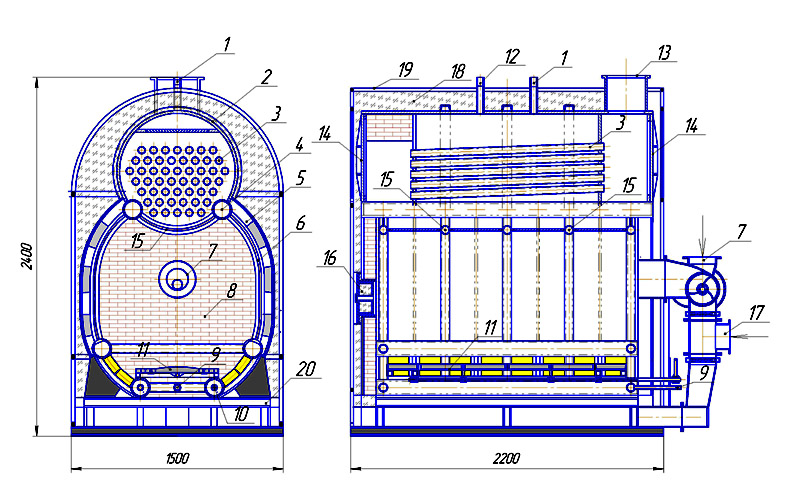

Принципиальное устройство

1. Выход пара на производство.2.Барабан котла. 3.Конвективный теплообменник. 4.Верхний коллектор радиационного теплообменника.. 5.Сотовые панели боковых экранов.6. Подъемные трубы топочной камеры. 7. Питатель топлива.8.Топочная камера. 9. Питание котла. 10. Продувка и опорожнение котла. 11. Поворотная колосниковая решетка. 12.Выход пара на предохранительные устройства. 13.Выход уходящих газов. 14Люк для чистки теплообменника. 15.Трубы радиационного теплообменника. 16.Загрузояный люк для твердого топлива. 17.Подвод воздуха от вентилятора. 18.Тепловая изоляция. 19.Защитный кожу. 20 Опорная рама.

Котел  оборудован вихревой топочной камерой  с питателем топлива, конструкция которого позволяет подавать топливные пеллеты и получить вращение топочных газов, обеспечивающее полное   сгорание вводимого в топку топлива.

 При ручной загрузке твердого топлива (дрова, каменный уголь)

 регулирование нагрузки производится за счет изменения соотношения топливо-воздух. При работе на пеллетах регулирование нагрузки производится в автоматическом режиме за счет изменения количества подаваемого топлива от лопастного дозатора.

В топочной камере твердое топливо попадает в зону горения на колосниковой решетке, снизу которой подводится воздух, необходимый для полного сгорания топлива.

Зола от сгорания топлива собирается на колосниковой решетке, оборудованной поворотными колосниками, позволяющими удалять продукты сгорания.

Топочные газы отдают тепло котловой воде  в радиационном и конвективных теплообменниках и отводятся к циклону и дымососу. Полученный пар проходит  сепаратор и подается на производство.

При замкнутом оборотном цикле (конденсат возвращается в котел) установки дополнительной водоподготовки не требуется.

Котел оборудован предохранительными устройствами и блоком автоматики и защиты, позволяющим эксплуатировать котел без постоянного обслуживающего персонала.

                                  Комплект поставки:

- котел в сборе с тепловой изоляцией и защитным кожухом    - 1 шт.

- питатель топлива с коробами и шиберами воздуха                - 1 шт.

- выносной электронный датчик уровня                                   - 1 шт.

- указатели уровня (водомерные колонки)                               - 2 шт.

- предохранительные клапаны на барабане котла                    - 2 шт.

- электроконтактные манометры                                              - 2 шт.

- блок управления, автоматики и защиты                                - 1 шт.
