Водогрейный двухконтурный

котел с комбинированной выработкой тепла ВКГ-2-600-К

            Водогрейный двухконтурный котел с комбинированной выработкой тепла ВКГ-2-600-К  применяется для целей отопления и горячего водоснабжения с  объемом   отапливаемых    помещений   до  26 тыс.м3. Котел вырабатывает тепло  на электрических тепловыделяющих элементах, работающих в высокотемпературном теплоносителе, в часы льготного тарифа на электроэнергию с автоматическим переходом на сжигание природного газа   в часы пик.

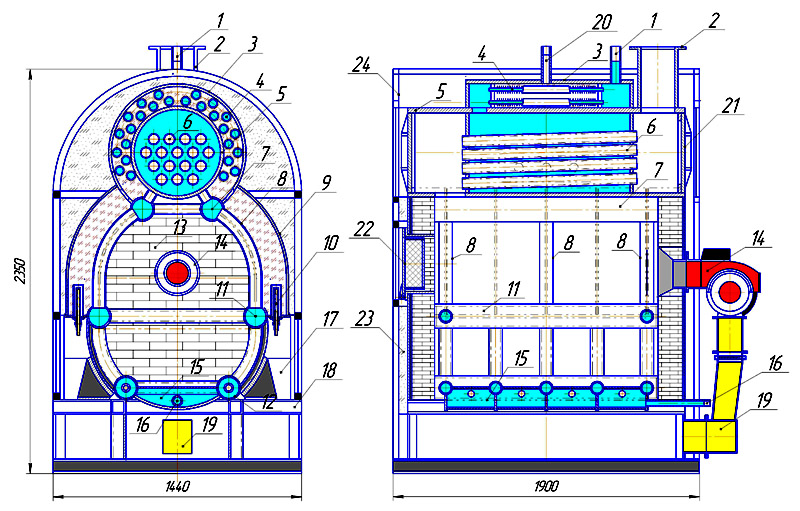

Принципиальное устройство

1. Выход горячей сетевой воды для отопления и ГВС. 2.Выход уходящих газов.3.Теплообменник высокотемпературного теплоносителя. 4.Биметаллические ребристые трубы. 5.Барабан котла. 6.Трубы конвективного теплообменника. 7.Верхний коллектор топочной камеры. 8.Боковой экран топочной камеры. 9.Сотовые панели высокотемпературного теплоносителя. 10.Тепловыделяющие элементы. 11.Промежуточный коллектор сетевой воды. 12.Нижний коллектор сетевой воды. 13.Топочная камера. 14.Газовая горелка. 15 Сотовые панели низа топки. 16.Вход обратной сетевой воды. 17.Кабельный отсек. 18.Опорная рама. 19.Подвод горячего  воздуха к газовой горелке. 20.Выход высокотемпературного теплоносителя на защитные устройства. 21.Люк для чистки теплообменника. 22.Смотровой люк. 23.Тепловая изоляция. 24.Защитный кожух.

       В комплект поставки входит счетчик дифференцированного учета электроэнергии ASE-500 с программным управлением.

      Программное управление позволяет вырабатывать тепло на электрических тепловыделяющих элементах в часы льготного тарифа с аккумуляцией тепла в системе, что позволяет пройти утренний максимум без включения газа. Отключение электрических тепловыделяющих элементов и включение в работу газовых горелок  производится в часы вечернего максимума.

      При работе на  электрических тепловыделяющих элементах происходит нагрев  и циркуляция высотемпературного теплоносителя.

    Обратная сетевая вода нагревается в трубах топочной камеры от сотовых панелей контура циркуляции высокотемпературного теплоносителя, проходит через теплообменник теплоносителя и поступает в систему отопления.

      При работе на газе  продукты сгорания отдают тепло сетевой воде в радиационном и конвективном  теплообменниках, нагревают высокотемпературный теплоноситель и отводятся к дымососу.

Краткая техническая характеристика ВКГ-2-600-К
