Водогрейный котел    ВКГ-1500

Водогрейный котел ВКГ-1500 предназначены для сжигания природного газа и получения  тепла с сетевой водой для отопления зданий объемом до

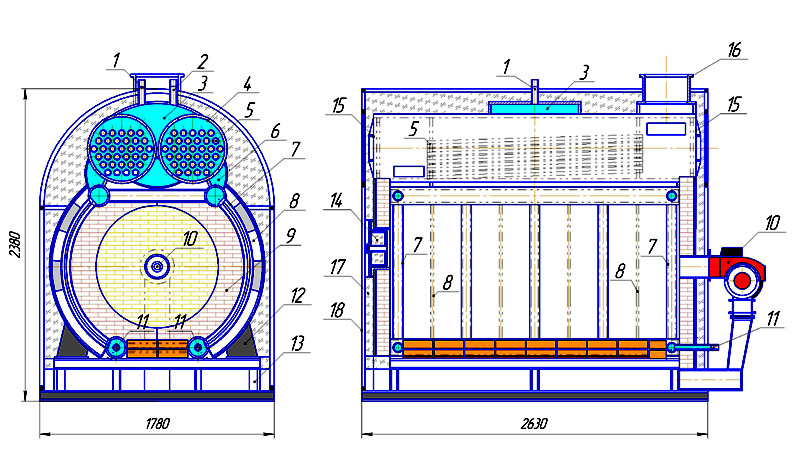

Принципиальное устройство

1. Выход горячей сетевой воды для отопления.. 2. Выход  горячей сетевой воды на теплообменник ГВС. 3. Сборная  камера. 4.Конвективный теплообменник. 5. Трубы конвективного теплообменника. 6. Водяная камера контура циркуляции. 7.Боковые экраны  топочной камеры. 8. Сотовые панели боковых экранов. 9.Топочная камера. 10.Газовая горелка. 11.Вход обратной сетевой воды. 12.Опорные стойки. 13.Опорная рама. 14.Смотровой люк. 15.Люк для осмотра теплообменника. 16.Выход уходящих газов.17.Тепловая изоляция. 18.Защитный кожух.

Котел ВКГ-1500  с газовой горелкой тепловой мощностью 1500 квт оборудован экранированной топочной камерой  с радиацинным и конвективными теплообменниками, водоохлаждаемыми боковыми экранами и контуром вторичной циркуляции.

Топливо от газовой горелки смешивается с горячим воздухом, подается в топку котла и  воспламеняется. Топочные газы отдают тепло сетевой  воде  в радиационном и конвективных теплообменниках и отводятся к дымососу.

Полученная горячая сетевая вода используется для отопления и горячего водоснабжения (через бойлер ГВС)

При замкнутом оборотном цикле (сетевая вода возвращается в котел) установки дополнительной водоподготовки не требуется.

Котел оборудован предохранительными устройствами и блоком автоматики и защиты, позволяющим эксплуатировать котел без постоянного обслуживающего персонала.

Техническая характеристика	ВКГ-1500
Тепловая мощность , кВт.	1500
Тепловая производительность, ккал/час	1186800
Температурный график, 0С	60-95
Возможный температурный график, 0С	70-150
КПД котла, %	92
Расчетный вид топлива	Природный газ.
Максимальный  расход топлива, нм3/час.	146,6
Теплота сгорания топлива, ккал/кг	8800
Температура уходящих газов, 0С	190
Сечение дымохода, мм	400х400
Диаметр трубопроводов сетевой воды, Ду, мм	80
Габариты котла, мм (высота, ширина, глубина)	2380х1780х2630
Вес котла (без воды), кг.	3900
Стоимость с НДС, гривен.	268500



     Комплект поставки:

- котел в сборе с тепловой изоляцией и защитным кожухом       - 1 шт.

- газовая горелка с комплектом автоматики и защиты                 - 1 шт.

- блок управления, автоматики и защиты                                    - 1 шт.
